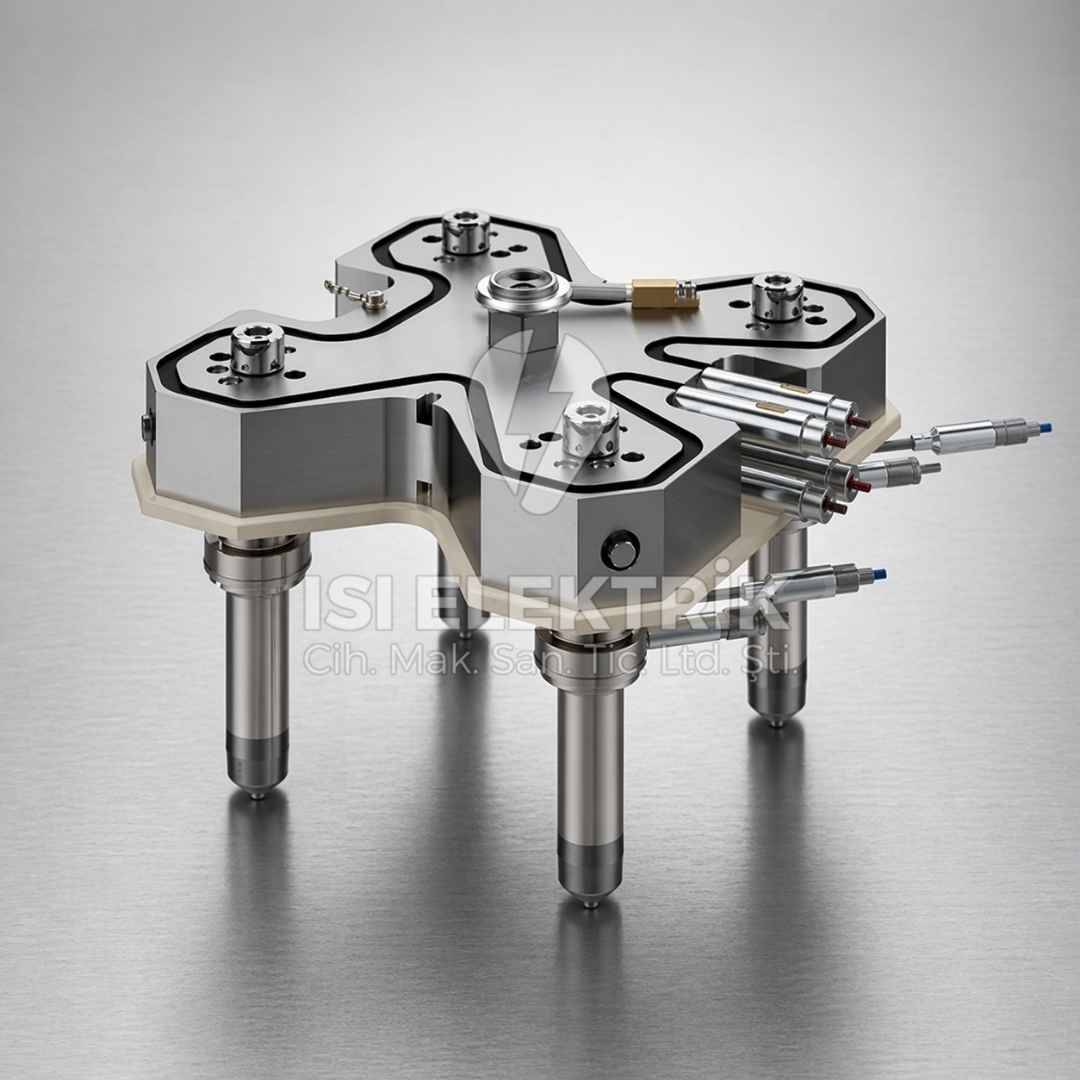

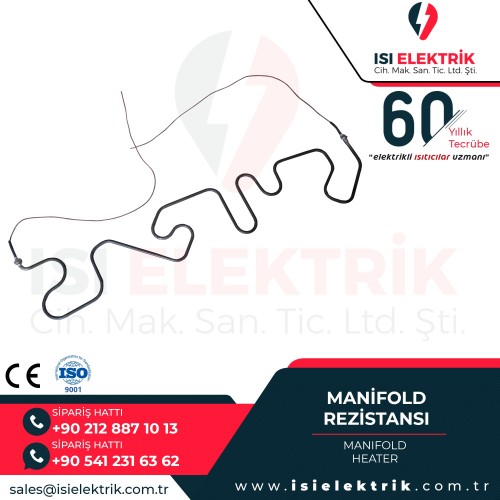

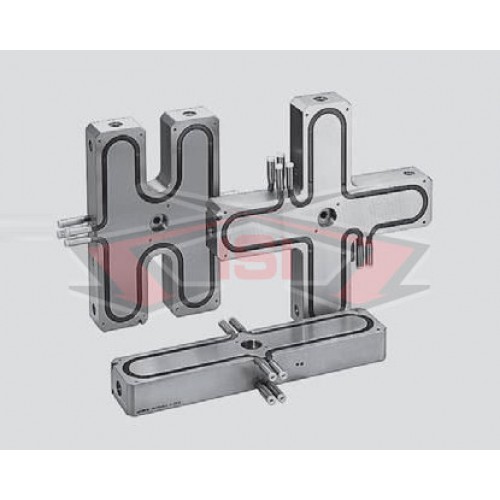

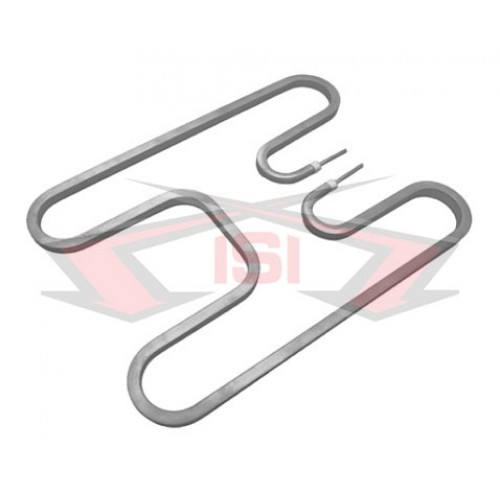

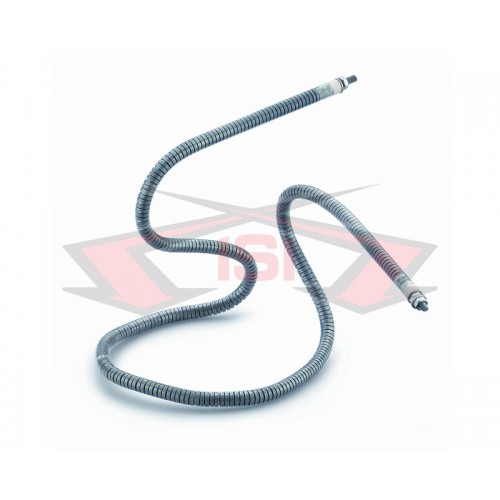

Manifold rezistans nedir?

Manifold rezistans, adından da anlaşılacağı üzere bir manifold bloğunun ya da çok kanallı ısı dağıtım yapısının kontrollü şekilde ısıtılması için kullanılan özel tasarımlı bir ısıtma elemanıdır. En yaygın kullanım alanı, plastik hammaddenin sıcak yolluk içerisinde kontrollü akışını sürdürebilmesi için gerekli sıcaklığın korunmasıdır. Ancak uygulamaya bağlı olarak farklı endüstriyel makinelerde, kalıp sistemlerinde, dağıtım bloklarında ve özel proses ekipmanlarında da benzer ısıtma ihtiyacı ortaya çıkabilir.

Bu ürünler çoğu zaman düz bir forma sahip standart ısıtıcılar gibi değerlendirilmez. Çünkü manifold yapısı genellikle belirli kanallar, dönüşler, bağlantı noktaları ve montaj yüzeylerinden oluşur. Dolayısıyla kullanılacak rezistansın çapı, boyu, ısıtılan aktif uzunluğu, soğuk uç mesafesi, çıkış kablo yönü ve mekanik yerleşimi projeye göre belirlenir. Doğru tasarlanmamış bir manifold ısıtma yapısı; sıcaklık dengesizliği, malzeme akış problemleri, ürün kalitesinde dalgalanma ve plansız duruşlar gibi sonuçlar doğurabilir.

Teknik yapısı ve çalışma prensibi

Manifold rezistansların temel çalışma prensibi, elektrik enerjisinin kontrollü şekilde ısı enerjisine dönüştürülmesi ve bu ısının manifold gövdesine dengeli biçimde aktarılmasıdır. Buradaki kritik konu yalnızca ısının üretilmesi değil, ısı transferinin homojenliği ve proses boyunca sıcaklığın kararlı tutulmasıdır. Özellikle eriyik akışının kesintisiz devam ettiği sistemlerde sıcaklık farkları, ürün kalitesi üzerinde doğrudan etkili olabilir.

Teknik yapı ürün tipine ve projeye göre değişse de, manifold rezistanslarda genel olarak ısıtıcı tel yapısı, yüksek sıcaklığa dayanıklı yalıtım katmanı, koruyucu dış kılıf ve uygulamaya uygun bağlantı elemanları dikkate alınır. Kullanılacak malzeme yapısı; proses sıcaklığına, mekanik baskıya, montaj şekline, kalıp tasarımına ve çalışma çevrimine göre değişebilir. Bu nedenle tek tip bir malzeme ya da tek tip performans değeri vermek teknik olarak doğru değildir. Doğru yaklaşım, uygulamayı analiz edip uygun kombinasyonu belirlemektir.

Isının manifold üzerinde dengeli dağılması için rezistansın konumlandırılması, oyuk veya kanal yapısına uyumu, temas yüzeyi ve gerekiyorsa sensör altyapısıyla birlikte değerlendirilmesi gerekir. Birçok uygulamada sıcaklık kontrolü; termokupl, kontrol ünitesi ve proses parametreleri ile birlikte ele alınır. Rezistansın tek başına güçlü olması yeterli değildir; önemli olan kontrol edilebilir, tekrarlanabilir ve güvenli ısıtma performansı elde etmektir.

Hangi sektörlerde kullanılır?

Manifold rezistanslar en yoğun olarak plastik sektöründe, özellikle enjeksiyon makinası, sıcak yolluk, plastik kalıbı, termoform ve belirli extruder uygulamalarında gündeme gelir. Bunun yanında kontrollü akış ve dağıtım sistemlerinin yer aldığı farklı proseslerde de özel tasarım ısıtma ihtiyacı bulunabilir.

• Plastik enjeksiyon sistemleri
• Sıcak yolluk manifold uygulamaları
• Plastik kalıp ve kalıp içi sıcaklık kontrol yapıları
• Ambalaj üretim hatları
• Otomotiv plastik parça üretimi
• Ev aletleri plastik komponent prosesleri
• Medikal plastik üretim uygulamaları
• Teknik parça ve hassas enjeksiyon üretimleri
• Extruder ve özel dağıtım blokları

Özellikle sıcak yolluk sistemlerinde manifold sıcaklığının kararlı tutulması, akış dengesini ve çevrim kalitesini doğrudan etkiler. Bu nedenle manifold rezistans, yalnızca bir yedek parça değil; proses stabilitesi üzerinde belirleyici etkisi olan bir teknik bileşendir.

Ürün ölçüleri ve ölçü seçenekleri neden kritiktir?

Manifold rezistanslarda ölçü seçimi, performansı belirleyen en önemli başlıklardan biridir. Çünkü her manifold bloğunun kanal yerleşimi, bağlantı noktası, yüzey geometrisi ve montaj alanı farklıdır. Bu yüzden ürünün yalnızca dış boyutu değil; çap, uzunluk, büküm formu, yarıçap, aktif ısıtma bölgesi, soğuk uç uzunluğu ve kablo çıkış yönü gibi detaylar da projeye göre belirlenmelidir.

Yanlış ölçülendirilmiş bir rezistans, yüzeye yeterli temas sağlayamayabilir veya gereğinden fazla baskı yaratarak montaj sorununa neden olabilir. Bazı durumlarda ısı transferi düzensiz olur, bazı noktalarda aşırı ısınma görülür, bazı bölgelerde ise hedef sıcaklığa ulaşılamaz. Bu da eriyik akışında dengesizlik, malzeme bozulması, ürün hatası ve üretim kaybı gibi sonuçlara yol açabilir.

Bu nedenle sipariş öncesi aşağıdaki teknik bilgiler çoğu zaman önemlidir:

• Manifold blok ölçüleri
• Kanal veya oyuk geometrisi
• Rezistans yerleşim planı
• İstenen voltaj ve güç değeri
• Çalışma sıcaklığı aralığı
• Kablo tipi ve çıkış yönü
• Montaj yöntemi
• Varsa mevcut ürün numunesi veya teknik çizim

Watt ve volt seçimi nasıl yapılır?

Watt ve volt seçimi, manifold rezistans performansını doğrudan etkiler. Ancak bu değerler tek başına ezbere belirlenemez. Çünkü gerekli güç; manifold kütlesine, proses sıcaklığına, çevresel ısı kayıplarına, çalışma çevrimine, ısıtılacak alanın formuna ve sistemin ne kadar sürede hedef sıcaklığa ulaşmasının istendiğine göre değişir. Aynı şekilde voltaj seçimi de makine altyapısı, kontrol sistemi ve güvenli kullanım koşullarına göre belirlenmelidir.

Düşük güçte seçilen bir rezistans, sistemi hedef sıcaklıkta kararlı tutmakta zorlanabilir. Gereğinden yüksek güçte seçilen bir ürün ise kontrol zorluğu, lokal aşırı ısınma ve komponent stresine yol açabilir. Bu nedenle amaç yalnızca yüksek watt kullanmak değil; uygulamaya uygun güç yoğunluğu oluşturmaktır. Özellikle hassas proseslerde, güç dağılımı ve ısı yoğunluğu değerlendirilmeksizin yapılan seçimler verimlilik sorunları yaratabilir.

Teknik açıdan en sağlıklı yaklaşım; ürünün kullanılacağı sistemin genel ısı yükünü ve proses hedefini değerlendirerek karar vermektir. Proje bazlı üretim yapan bir üretici ile çalışmak, bu noktada daha doğru bir sonuç alınmasına yardımcı olur.

Sıcaklık değerleri ve çalışma koşulları

Manifold rezistanslarda çalışma sıcaklığı, kullanılan polimer türüne, kalıp yapısına, hat çevrimine, ortam koşullarına ve kontrol altyapısına göre değişir. Bu nedenle tek bir sabit sıcaklık değeri vermek her uygulama için doğru değildir. Önemli olan, sistemin gerektirdiği sıcaklık aralığını güvenli ve dengeli biçimde sağlayabilmektir.

Sıcaklık dayanımı değerlendirilirken yalnızca maksimum değer değil; sürekli çalışma koşulu, ısınma-soğuma döngüsü, ani yük değişimleri ve yüzey temas kalitesi de dikkate alınmalıdır. Rezistansın teorik olarak yüksek sıcaklığa dayanması tek başına yeterli değildir. Uzun ömürlü performans için uygun montaj, doğru temas, sağlıklı sıcaklık kontrolü ve uygun güç seçimi birlikte ele alınmalıdır.

Malzeme yapısı, dayanıklılık ve kullanım ömrü

Manifold rezistanslarda kullanılan malzeme yapısı; sıcaklık seviyesi, mekanik sıkılık, proses ortamı ve montaj detayına bağlı olarak değişebilir. Genel yaklaşım; ısı iletimini, elektriksel güvenliği ve mekanik dayanımı dengeleyen bir yapı kurgulamaktır. Dış kılıf, iç ısıtıcı yapı, yalıtım malzemesi ve bağlantı elemanları bir bütün olarak değerlendirilmelidir.

Kullanım ömrü ise yalnızca ürünün üretim kalitesine değil; montaj doğruluğuna, sıcaklık kontrol stratejisine, aşırı yüklenmeye maruz kalıp kalmamasına ve bakım disiplinine de bağlıdır. Uygun seçilmiş ve doğru entegre edilmiş bir manifold rezistans, proses kararlılığına uzun süre katkı sunabilir. Buna karşılık yanlış ölçü, uygunsuz güç seçimi veya yetersiz temas gibi nedenler, en kaliteli üründe dahi erken performans kaybına yol açabilir.

Benzer ürünlerle farkları

Manifold rezistanslar çoğu zaman fişek rezistans, meme/nozul rezistansları veya diğer standart ısıtma elemanlarıyla karıştırılabilir. Oysa bu ürünlerin kullanım mantığı ve ısıtma geometrisi farklıdır. Fişek rezistanslar genellikle silindirik deliklere yerleşen noktasal veya hat tipi ısıtma için tercih edilirken, nozul ısıtıcıları daha çok meme bölgesinin lokal sıcaklık kontrolüne yöneliktir. Manifold rezistans ise dağıtım bloğu üzerinde daha kapsamlı ve dengeli bir ısıtma kurgusu gerektirir.

Bu nedenle manifold uygulamalarında, yalnızca “benzer boyda bir ısıtıcı” kullanmak çoğu zaman yeterli olmaz. Sistem geometriye, ısı yüküne ve proses hassasiyetine göre değerlendirilmelidir. Doğru ürün seçimi, üretim kalitesi kadar çevrim süreleri ve bakım maliyetleri açısından da önem taşır.

Montaj ve entegrasyon sürecinde dikkat edilmesi gerekenler

Montaj, manifold rezistans performansında kritik rol oynar. Uygun yüzey teması sağlanmadan, mekanik yerleşim kontrol edilmeden veya kablo yönü doğru planlanmadan yapılan montajlar; ısı kaybı, dengesiz ısıtma ve bağlantı problemleri oluşturabilir. Ayrıca bakım sırasında sökme-takma kolaylığı da projelendirme aşamasında dikkate alınmalıdır.

Entegrasyon sürecinde aşağıdaki konular önemlidir:

• Yerleşim planının teknik çizime uygun olması
• Temas yüzeyinin doğru hazırlanması
• Kablo çıkışlarının mekanik zorlanmaya uğramaması
• Sıcaklık sensörü ve kontrol ekipmanlarıyla uyum
• Bakım erişimi açısından uygun pozisyonlama
• Isı kayıplarını azaltacak sistem yaklaşımı

Projeye özel üretim neden önemlidir?

Manifold rezistanslar çoğu zaman standart stok ürünü mantığıyla değil, projeye özel üretim yaklaşımıyla ele alınmalıdır. Çünkü her kalıp, her manifold bloğu ve her proses aynı değildir. Aynı sektörde yer alan iki işletmede bile kanal yapısı, hedef sıcaklık, çevrim süresi ve bağlantı mimarisi farklı olabilir.

Özel üretim sayesinde ölçüsel uyum, güç dağılımı, voltaj seçimi, bağlantı tipi ve montaj kolaylığı birlikte optimize edilebilir. Bu da hem performans hem de işletme sürekliliği açısından önemli avantajlar sağlar. Üretici bir firma ile çalışmanın farkı tam olarak burada ortaya çıkar: yalnızca ürün teslimi değil, aynı zamanda uygulamaya uygun teknik çözüm sunulması.

Isı Elektrik Rezistans’ın üretici yapısı, mühendislik desteği ve proje bazlı yaklaşımı; özellikle standart dışı manifold uygulamalarında karar sürecini kolaylaştırır. Sipariş aşamasında paylaşılan çizim, numune veya teknik veriler doğrultusunda çözümün daha sağlıklı planlanması mümkün olur.

Yanlış ürün seçiminin üretime etkileri

Manifold rezistans seçimindeki hatalar yalnızca bir komponent değişimi problemi değildir. Yanlış ürün seçimi; üretim kalitesinde dalgalanma, çevrim kaybı, malzeme akış bozukluğu, enerji verimsizliği ve plansız bakım gibi çok daha geniş sonuçlar doğurabilir. Özellikle sıcaklık hassasiyeti yüksek proseslerde, küçük bir ısı dağılım farkı bile ürün kalitesini etkileyebilir.

Bu nedenle satın alma kararı yalnızca fiyat veya fiziksel benzerlik üzerinden verilmemelidir. Ürünün hangi sistemde çalışacağı, ne kadar süreyle devrede kalacağı, hangi çevrimlerde kullanılacağı ve hangi sıcaklık aralığında görev yapacağı net biçimde değerlendirilmelidir.

İşletmelere sağladığı katkılar

Doğru seçilmiş bir manifold rezistans; proses kararlılığı, parça kalitesi, sıcaklık kontrolü, bakım planlaması ve üretim sürekliliği açısından işletmeye somut katkı sağlar. Özellikle hassas plastik proseslerinde dengeli ısı dağılımı; daha stabil akış, daha öngörülebilir üretim ve daha düşük hata oranı anlamına gelir.

• Daha kararlı proses sıcaklığı
• Daha dengeli malzeme akışı
• Daha düşük plansız duruş riski
• Daha kontrollü enerji kullanımı
• Daha uzun servis aralığı potansiyeli
• Uygulamaya uygun teknik çözümle daha verimli üretim

Teknik sipariş öncesi hangi bilgiler paylaşılmalıdır?

Sağlıklı bir üretim ve doğru tekliflendirme için sipariş öncesinde mümkün olduğunca net teknik bilgi paylaşılması önemlidir. Numune, eski ürün, teknik çizim ya da fotoğraf destekli bilgi akışı; hatalı ölçülendirme riskini azaltır.

• Uygulamanın adı ve kullanım amacı
• Manifold veya blok ölçüleri
• İstenen voltaj değeri
• İstenen veya mevcut watt bilgisi
• Çalışma sıcaklığına ilişkin genel bilgi
• Kablo tipi ve çıkış yönü
• Adet bilgisi ve kullanım sıklığı
• Varsa teknik çizim, numune veya eski ürün görseli
