Termokupl Nedir?

Termokupl, iki farklı metal veya alaşım iletkenin birleşim noktasında sıcaklığa bağlı olarak oluşan düşük seviyeli elektrik sinyalini kullanarak sıcaklık ölçen bir sensördür. Bu çalışma mantığı, endüstride uzun yıllardır güvenilirliği nedeniyle tercih edilen bir ölçüm prensibine dayanır. Sensörün ölçüm ucu sıcaklığa maruz kaldığında oluşan sinyal, uygun bağlantı ve kontrol ekipmanları üzerinden değerlendirilerek sıcaklık bilgisine dönüştürülür.

Termokupllar, yapıları gereği yüksek sıcaklıkların söz konusu olduğu sistemlerde sık tercih edilir. Bununla birlikte yalnızca yüksek sıcaklık uygulamaları için değil; genel proses sıcaklık takibi, yüzey sıcaklığı ölçümü, kalıp içi sıcaklık kontrolü, hava ve gaz sıcaklığı takibi, daldırma tipi ölçümler ve makine içi sıcaklık izleme gibi çok farklı amaçlarla da kullanılabilir. Bu yönüyle endüstriyel sıcaklık sensörleri arasında en yaygın ve en esnek çözümlerden biridir.

Çalışma Prensibi Nasıl İşler?

Termokuplların çalışma prensibi, iki farklı metalin birleşim noktasında sıcaklık farkına bağlı olarak elektriksel potansiyel oluşmasına dayanır. Uygulamada bu durum, sensör ucunun maruz kaldığı sıcaklığın ölçülebilir bir sinyale dönüşmesi anlamına gelir. Kontrol cihazı, göstergesi veya otomasyon sistemi bu sinyali işleyerek sıcaklık değerine çevirir.

Çalışma prensibinde dikkat edilmesi gereken temel nokta, termokuplun yalnızca sıcaklığı hissetmesi değil; bu sıcaklığı kontrol sistemine doğru biçimde iletebilmesidir. Bu nedenle sadece sensör ucu değil, ara bağlantılar, kompanzasyon kablosu, bağlantı başlığı, terminal yapısı ve kullanılan kontrol ekipmanı da sonuç üzerinde etkilidir. Ölçüm zincirindeki herhangi bir uyumsuzluk, okuma doğruluğunu olumsuz etkileyebilir.

Pratikte termokupl sistemleri şu bileşenlerle birlikte değerlendirilir:

• Ölçüm ucu ve temas ettiği proses bölgesi
• Kılıf veya koruyucu gövde
• Bağlantı kablosu ve kompanzasyon hattı
• Bağlantı başlığı veya terminal yapısı
• Kontrol cihazı, gösterge veya PLC entegrasyonu
• Montaj elemanları ve proses uyum parçaları

Bu nedenle termokupl, tek başına değerlendirilmemeli; kullanılacağı proses ve sistem mimarisiyle birlikte planlanmalıdır.

Termokuplların Teknik Yapısı

Termokuplların teknik yapısı, uygulamaya göre farklılık gösterebilir. Genel olarak iki farklı iletkenin ölçüm ucunda birleştirilmesiyle oluşan sensör yapısı; dış ortamdan korunmak, mekanik dayanım kazanmak ve uygulamaya uygun montaj sağlamak için çeşitli bileşenlerle desteklenir. Bu bileşenler arasında metal kılıf, seramik izolasyon parçaları, sıkma rakorları, bağlantı başlıkları, kablo çıkış sistemleri ve koruyucu tüpler yer alabilir.

Endüstriyel kullanımda termokupllar çoğu zaman yalnızca çıplak tel yapısında değil; problu, vidalı, bayonet, flanşlı, yüzey tip, daldırma tip veya kablolu kompakt yapı şeklinde tasarlanabilir. Burada belirleyici olan, ölçümün nerede ve nasıl yapılacağıdır. Bir kalıp yüzeyi için seçilecek form ile bir fırın içinde kullanılacak sensör formu aynı olmayacaktır.

Kılıf yapısı ve uç tasarımı, hem mekanik dayanım hem de tepki süresi üzerinde etkilidir. Daha sağlam yapılar daha korunaklı olabilir; ancak bazı uygulamalarda daha hızlı tepki veren ince yapılar tercih edilebilir. Bu nedenle ölçüm doğruluğu ile mekanik dayanım arasında uygulamaya uygun denge kurulmalıdır.

Termokupl Tipleri ve Seçim Mantığı

Sanayide farklı termokupl tipleri kullanılmaktadır. Uygulamada sık karşılaşılan tipler arasında K tipi, J tipi, T tipi, N tipi ve daha özel yüksek sıcaklık uygulamalarında kullanılan tipler yer alabilir. Her tipin malzeme yapısı, çalışma karakteri ve uygun olduğu proses koşulları farklıdır. Bu nedenle sensör seçimi yapılırken yalnızca “termokupl” ifadesi yeterli değildir; prosesin ihtiyacına uygun tip belirlenmelidir.

Seçim yapılırken genel olarak şu sorulara cevap aranmalıdır:

• Ölçülecek ortamın sıcaklık aralığı nedir?
• Ortamda titreşim, nem, oksidasyon veya kimyasal etki var mı?
• Hızlı tepki mi, yüksek dayanım mı önceliklidir?
• Sensör sürekli mi, aralıklı mı çalışacak?
• Montaj şekli nasıl olacak?
• Kontrol cihazı hangi sensör tipini destekliyor?

Tip seçimi yanlış yapıldığında sensör fiziksel olarak sağlam görünse bile ölçüm performansı yetersiz kalabilir. Bu nedenle doğru termokupl tipi seçimi, proses güvenilirliği açısından temel kriterlerden biridir.

Kullanım Alanları ve Uygulama Çeşitliliği

Termokupllar çok geniş bir kullanım alanına sahiptir. Endüstriyel sıcaklık ölçümünün gerekli olduğu hemen her alanda farklı form ve tiplerde termokupl çözümleri kullanılabilir. Fırın sistemleri, ısıtıcı ekipmanlar, kalıplar, hat içi proses noktaları, kurutma uygulamaları, sıcak hava sistemleri, sıvı tankları ve metal prosesleri bu alanların başında gelir.

Yaygın kullanım alanlarından bazıları şunlardır:

• Fırın içi sıcaklık ölçümü
• Rezistanslı ısıtma sistemlerinde proses takibi
• Plastik enjeksiyon ve ekstruder uygulamaları
• Kalıp ve sıcak yolluk sistemlerinde sıcaklık kontrolü
• Gıda ekipmanlarında sıcaklık izleme
• Cam ve ısıl işlem uygulamalarında proses kontrolü
• Tekstil makinelerinde sıcaklık takibi
• Kimya proseslerinde tank veya hat ölçümleri
• Metal ve makine uygulamalarında parça veya ortam sıcaklığı izleme
• Medikal ve hassas üretim alanlarında kontrollü sıcaklık gözlemi

Bu çeşitlilik, termokuplun standart tek bir ürün olarak değil, farklı proses ihtiyaçlarına göre şekillenen teknik bir ölçüm çözümü olarak değerlendirilmesi gerektiğini gösterir.

Hangi Sektörlerde Kullanılır?

Termokupllar; otomotiv, cam, savunma sanayi, gıda, medikal, kimya, tekstil, havacılık, metal ve makine, alüminyum extruder, tavlama fırını, ısıl işlem fırını, ergitme fırını, meneviş fırını, plastik, enjeksiyon makinası, extruder, sıcak yolluk, plastik kalıbı, termoform ve ev aletleri gibi çok sayıda sektörde değerlendirilir. Her sektörde kullanım şekli ve beklenti farklı olsa da ortak ihtiyaç, sıcaklığın güvenilir ve kontrol edilebilir biçimde izlenmesidir.

Örneğin plastik sektöründe kalıp ve nozzle bölgesindeki sıcaklık değişimi ürün kalitesini doğrudan etkiler. cam ve fırın uygulamalarında proses sıcaklığının dengeli takibi hayati önem taşır. gıda üretiminde sıcaklık kontrolü hem kalite hem proses kararlılığı açısından önemlidir. kimya ve medikal uygulamalarda ise ölçüm güvenilirliği kadar malzeme uyumu ve çevresel direnç de önem kazanır.

Ürün Ölçüleri ve Ölçü Seçenekleri

Ürün ölçüleri, termokupl seçiminde en az sensör tipi kadar belirleyicidir. Çünkü sensörün yerleştirileceği alan, ölçüm derinliği, temas noktası, proses akışı ve montaj geometrisi, doğru ölçü seçimini zorunlu kılar. Termokupllarda ölçü değerlendirmesi yapılırken çoğunlukla çap, boy, daldırma uzunluğu, aktif uç uzunluğu, kablo boyu ve bağlantı elemanı ölçüleri dikkate alınır.

Uygulamaya göre şu değişkenler önem kazanabilir:

• Çap ve kılıf kalınlığı
• Toplam uzunluk ve daldırma boyu
• Kablo uzunluğu ve bağlantı mesafesi
• Bağlantı dişi veya rakor ölçüsü
• Uç formu ve prosesle temas yapısı
• Başlık veya terminal gövde ölçüsü

Dar alanlarda kullanılan ince çaplı sensörler daha hızlı tepki verebilir; ancak mekanik dayanım gerektiren yerlerde daha sağlam kılıflı yapılar tercih edilebilir. Aynı şekilde uzun daldırma boyu gereken tank veya kanal uygulamaları ile yüzey ölçümü gereken sistemler aynı ölçü mantığıyla tasarlanmaz. Bu nedenle özel ölçü termokupl üretimi birçok endüstriyel projede standart ihtiyaç haline gelir.

Uç Yapısı, Form Bilgileri ve Montaj Tipleri

Termokupl uç yapısı, sensörün nerede ve nasıl kullanılacağına göre belirlenir. Temas tipi uçlar, daldırma uçları, yüzey ölçüm uçları, vidalı uçlar, yaylı sistemler ve bayonet tip çözümler farklı montaj ihtiyaçlarına cevap verir. Burada önemli olan, ölçüm noktasına uygun temas ve güvenli yerleşim sağlanmasıdır.

Montaj tarafında ise şu seçenekler öne çıkabilir:

• Vidali montaj ile sabit proses bağlantısı
• Bayonet montaj ile kalıp ve makine uygulamaları
• Flanşlı yapı ile büyük proses ekipmanları

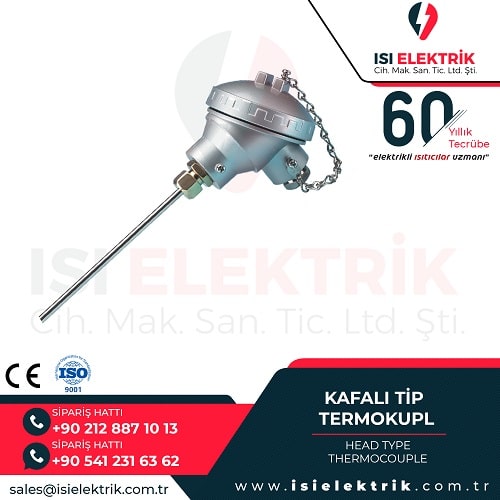

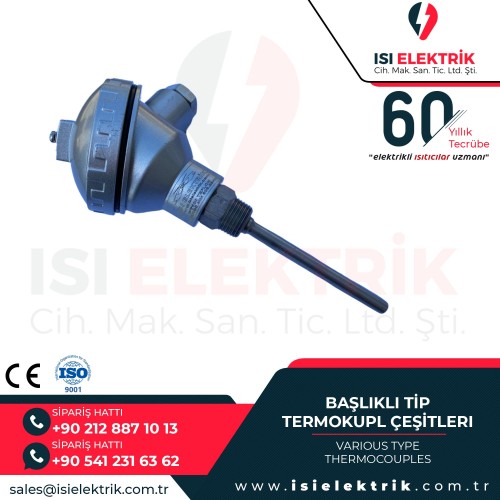

• Başlıklı yapı ile endüstriyel saha kullanımı
• Kablolu kompakt sensör ile dar alan çözümleri
• Koruyucu kılıflı tasarım ile zorlu çalışma şartları

Yanlış montaj tipi seçildiğinde sensörün sıcaklık algılama kalitesi düşebilir. Ayrıca mekanik gevşeme, titreşimden etkilenme veya yetersiz temas gibi sorunlar da ortaya çıkabilir. Bu nedenle termokupl formu ve montaj yöntemi, ölçüm kalitesinin ayrılmaz bir parçasıdır.

Sıcaklık Değerleri ve Uygulamaya Göre Değişen Gereksinimler

Sıcaklık değerleri, termokupl seçiminde en temel kriterlerden biridir. Ancak burada yalnızca maksimum sıcaklığa bakmak yeterli değildir. Sürekli çalışma sıcaklığı, ani sıcaklık değişimleri, ısıl şok ihtimali, prosesin kararlılığı ve sensörün maruz kalacağı çevresel etkiler de birlikte değerlendirilmelidir. Bazı uygulamalar yüksek sıcaklık gerektirirken, bazıları daha dar ama hassas sıcaklık kontrol aralığı ister.

Başlıktan net ve sabit bir sıcaklık değeri çıkarılamadığı durumlarda, teknik yaklaşım uygulamaya göre belirlenmelidir. Çünkü her prosesin ihtiyacı farklıdır. Fırın içi kullanım ile sıcak yolluk uygulaması, daldırma tankı ile yüzey teması ölçümü veya hava sıcaklığı ile metal blok ölçümü aynı çalışma koşullarına sahip değildir. Bu nedenle sensör tipi ve yapısı, hedef sıcaklık aralığına göre değerlendirilmelidir.

Malzeme Yapısı ve Dayanıklılık

Malzeme yapısı, termokuplun kullanım ömrünü ve ölçüm kararlılığını doğrudan etkiler. Sensörün dış kılıfı, iç izolasyonu, uç birleştirme kalitesi, bağlantı kablosu ve koruyucu bileşenleri; sıcaklık kadar mekanik ve kimyasal şartlara da dayanmalıdır. Nemli, tozlu, titreşimli veya kimyasal etkili ortamlarda standart yapıdaki her sensör uzun süre verimli çalışmayabilir.

Dayanıklılık değerlendirmesinde şu unsurlar önemlidir:

• Mekanik darbe ve titreşim direnci
• Oksidasyon ve çevresel etkiye dayanım
• Kablo yalıtımı ve dış kılıf uygunluğu
• Bağlantı başlığı veya terminal koruması
• Sürekli çalışma koşullarına uyum
• Bakım ve değişim kolaylığı

Isı Elektrik Rezistans’ın üretici yaklaşımında yalnızca sensör üretmek değil, sensörün çalışacağı ortamı dikkate alarak teknik yapıyı buna göre şekillendirmek önem taşır. Bu yaklaşım, gereksiz arıza risklerini azaltır ve daha istikrarlı proses yönetimi sağlar.

Performans, Tepki Süresi ve Ölçüm Verimliliği

Performans denildiğinde termokupllarda yalnızca sıcaklığa dayanım değil; sensörün ne kadar hızlı ve ne kadar kararlı ölçüm verdiği de anlaşılmalıdır. İnce yapılı ve doğrudan temas eden sensörler daha hızlı tepki verebilirken, koruyucu yapısı güçlü sensörler daha uzun ömürlü olabilir. Bu iki kriter arasında uygulamaya göre doğru denge kurulmalıdır.

Ölçüm verimliliği, prosesin gerçekten ihtiyaç duyduğu noktadan ve doğru yöntemle veri alınmasına bağlıdır. Sensör fiziksel olarak uygun görünse bile, yanlış noktaya monte edilirse değerli proses verisi sağlamayabilir. Bu nedenle sensörün teknik performansı kadar yerleşim noktası da önemlidir.

Enerji Verimliliği ve İşletmeye Katkısı

Termokupl doğrudan ısı üretmez; ancak enerji verimliliği üzerinde dolaylı ama güçlü etkisi vardır. Çünkü doğru sıcaklık ölçümü yapılmadan çalışan bir ısıtma sistemi, çoğu zaman gereğinden fazla enerji harcar veya istenen sıcaklığı tutarlı biçimde koruyamaz. Bu da hem kalite kaybına hem de enerji maliyetinde artışa neden olabilir.

Doğru seçilmiş ve doğru konumlandırılmış bir termokupl sayesinde:

• Isıtma sistemi daha kontrollü çalışır
• Gereksiz aşırı ısınma riski azalır
• Proses tekrar edilebilirliği artar
• Enerji tüketimi daha dengeli yönetilir
• Ürün kalitesinde sapma riski düşer
• Bakım ve duruş maliyetleri azalabilir

Bu nedenle termokupl seçimi, yalnızca ölçüm elemanı temini olarak değil, işletmenin proses optimizasyonunun bir parçası olarak görülmelidir.

Montaj ve Entegrasyon Bilgileri

Montaj ve entegrasyon, termokupllarda en az sensör kalitesi kadar önemlidir. Uygun tip seçilmiş olsa bile yanlış montaj derinliği, hatalı temas, gevşek bağlantı veya kontrol cihazı uyumsuzluğu ölçüm kalitesini düşürebilir. Bu nedenle sipariş öncesinde sensörün nereye, nasıl ve hangi ekipmanla bağlanacağı netleştirilmelidir.

Teknik entegrasyonda şu başlıklar değerlendirilmelidir:

• Bağlantı şekli ve terminal yapısı
• Kablo güzergâhı ve çevresel koruma ihtiyacı
• Kontrol cihazı uyumu
• Montaj derinliği ve ölçüm noktası
• Bakımda erişim kolaylığı
• Değişim sürecinin pratikliği

Özellikle üretim hattı içinde duruş süresi kritik olan sistemlerde, sensörün kolay değiştirilebilir ve bakım dostu tasarlanması önemli avantaj sağlar.

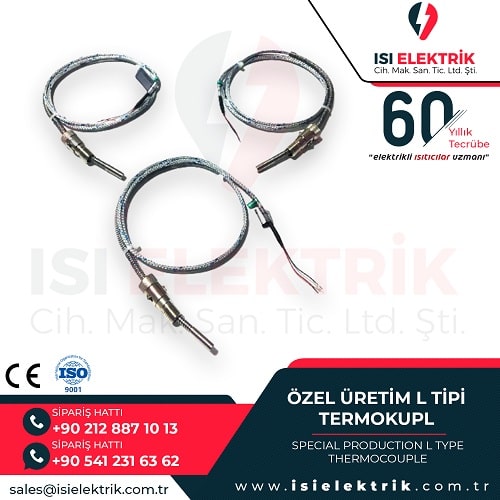

Projeye Özel Üretim Seçenekleri

Birçok endüstriyel uygulamada standart sensörler yeterli olmayabilir. Bu durumda projeye özel termokupl üretimi gerekir. Farklı boy, farklı bağlantı tipi, özel kablo yapısı, özel uç formu, başlıklı veya kompakt yapı, koruyucu kılıf uyarlaması ve proses bağlantı elemanları gibi çözümler projeye göre şekillendirilebilir.

Özel üretim kapsamında şu konular değerlendirilebilir:

• Özel çap ve uzunluk seçenekleri
• Özel rakor veya bağlantı dişi yapısı
• Farklı başlık veya kablo çıkış yapıları
• Koruyucu kılıf veya tüp tasarımı
• Proses noktasına özel uç formu
• Makineye uygun montaj çözümleri

Üretici ile çalışmanın en önemli avantajlarından biri, bu teknik ihtiyaçların üretim aşamasında doğru biçimde karşılanabilmesidir. Özellikle standart dışı makine ve proseslerde özel üretim, daha sağlıklı sonuç verir.

Doğru Ürün Seçimi İçin Sipariş Öncesi Teknik Değerlendirme

Doğru termokupl seçimi için sipariş öncesinde bazı teknik bilgilerin netleştirilmesi gerekir. Bu bilgiler ne kadar doğru paylaşılırsa, seçilecek sensör de o kadar verimli ve güvenilir olur. B2B projelerde bu planlama, sonradan yaşanabilecek revizyon maliyetlerini azaltır.

Genellikle şu bilgiler paylaşılmalıdır:

• Uygulamanın kısa tanımı
• Ölçülecek ortamın yapısı
• Beklenen sıcaklık aralığı
• Montaj şekli ve alan ölçüleri
• İstenen sensör boyu ve kablo uzunluğu
• Kontrol cihazı veya otomasyon bilgisi
• Çalışma şekli: sürekli veya aralıklı
• Ortamda nem, titreşim, kimyasal etki veya toz olup olmadığı

Bu teknik ön hazırlık, üretim ve tedarik sürecini daha doğru hale getirir. Aynı zamanda sahada deneme-yanılma ihtiyacını azaltır.

Benzer Ürünlerle Farkları

Termokupllar, sıcaklık ölçümü amacıyla kullanılır; doğrudan ısıtma yapan ürünlerle aynı sınıfta değerlendirilmez. Ayrıca diğer sıcaklık sensörlerinden de farklıdır. Örneğin bazı uygulamalarda RTD veya farklı sensör teknolojileri tercih edilebilir; ancak termokupllar özellikle geniş kullanım alanı, endüstriyel uyumluluk ve birçok zorlu proseste kullanılabilir olması nedeniyle önemli avantaj sağlar.

Buradaki temel fark, sensörün çalışma mantığı, sıcaklık aralığına uyumu, mekanik yapısı ve proses koşullarına verdiği cevaptır. Bu nedenle “her sıcaklık sensörü her işte kullanılır” yaklaşımı doğru değildir. Doğru sensör ailesi doğru prosese göre seçilmelidir.

Yanlış Termokupl Seçiminin Üretime Etkileri

Yanlış termokupl seçimi, ilk aşamada küçük bir detay gibi görünse de üretim üzerinde ciddi etkiler yaratabilir. Hatalı sıcaklık okumaları; ısıtıcıların yanlış çalışmasına, proses süresinin uzamasına, kalite dengesizliğine ve gereksiz enerji tüketimine neden olabilir. Bazı durumlarda sensörün çevresel şartlara uygun olmaması, erken arıza ve plansız duruş riskini artırır.

Yanlış seçim şu sonuçlara yol açabilir:

• Hatalı proses sıcaklığı
• Ürün kalitesinde dalgalanma
• Enerji tüketiminde artış
• Ekipman güvenliğinde risk
• Plansız bakım ve üretim kaybı
• Tekrar üretim ve revizyon ihtiyacı

Bu nedenle teknik seçim sürecinin baştan doğru kurgulanması, hem operasyon hem maliyet yönetimi açısından önemlidir.

Üretici Firma ile Çalışmanın Avantajları

Üretici firma ile çalışmak, özellikle özel ölçü ve özel uygulama gerektiren termokupl projelerinde önemli avantaj sağlar. Çünkü üretici, ürünün sadece katalog bilgisini değil; gerçek üretim detaylarını, malzeme seçeneklerini, montaj sınırlarını ve uygulama risklerini de bilir. Bu da daha doğru yönlendirme anlamına gelir.

Isı Elektrik Rezistans’ın üretici kimliği; özel ölçü üretim, proje bazlı çalışma, mühendislik desteği ve teknik danışmanlık alanlarında önemli katkı sunar. Sıcaklık ölçümünün kritik olduğu proseslerde, uygulamaya uygun sensör yapısının belirlenmesi üretim kalitesi ve sistem güvenliği açısından doğrudan fayda sağlar.
