Yük ve Frenleme Direnci

Frenleme direnci, elektrik motorlarının yavaşlama veya durma anlarında sistemde ortaya çıkan fazla enerjiyi ısıya çevirerek güvenli bir şekilde dağıtan özel bir direnç elemanıdır. Motorlar, özellikle ani duruşlarda, dönme kinetik enerjilerini elektrik enerjisine çevirirler. Bu enerji, sürücünün DC bara hattına geri döner ve eğer uygun şekilde dağıtılmazsa, sistemin gerilimi hızla yükselerek sürücüye ve diğer bileşenlere zarar verebilir. İşte bu noktada frenleme direnci devreye girer.

Bir frekans konvertörü veya servo sürücüyle çalışan sistemlerde, motor jeneratör gibi davranır. Bu sırada ortaya çıkan fazla enerji, frenleme transistörü aracılığıyla frenleme direncine yönlendirilir. Direnç, bu enerjiyi ısıya dönüştürerek güvenli bir şekilde ortam havasına yayar. Bu mekanizma sayesinde hem motor hem de sürücü zarar görmekten korunur.

Frenleme direnci, özellikle yüksek çevrimli (sık sık başlatma/durdurma yapılan) sistemlerde ve kısa sürede durması gereken proseslerde kritik öneme sahiptir. Vinçler, konveyör hatları, asansörler, takım tezgâhları ve raylı sistemler gibi birçok endüstriyel alanda bu bileşenlerin kullanımı zorunludur.

Ayrıca, bazı sistemlerde şebekeye enerji geri beslemesi yapılamadığı durumlarda, frenleme direnci tek güvenli boşaltma yöntemidir. Regeneratif sürücülerle birlikte kullanılmadığında, direnç frenleme işleminin temel unsuru haline gelir.

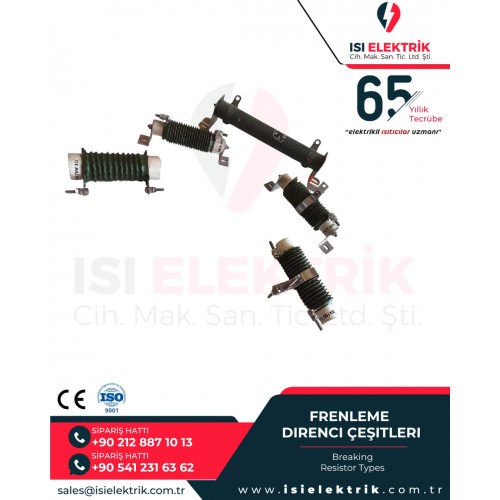

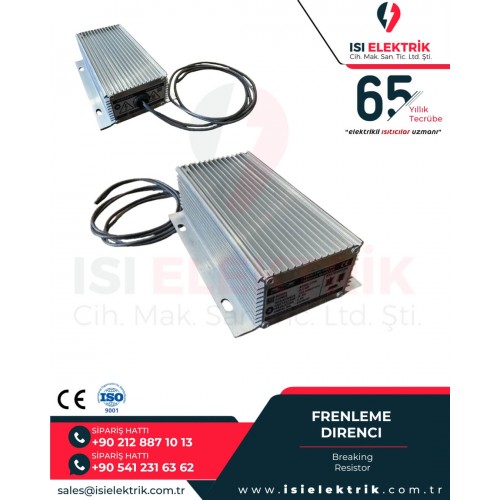

Seramik İzolatörlü ve Alüminyum Gövdeli Yük ve Frenleme Dirençleri

• Yüksek sıcaklıklara ve zorlu çalışma koşullarına karşı üstün dayanıklılık sunar.
• Endüstriyel otomasyon, enerji sistemleri ve elektrik motoru uygulamalarında güvenilir performans sağlar.

Başlıca Özellikler

• Yüksek ısıya dayanıklı seramik izolatör yapısı
• Hafif ve dayanıklı alüminyum gövde
• Uzun ömürlü ve güvenilir çalışma
• Zorlu endüstriyel koşullara uygunluk

Frenleme Dirençleri – İşlev ve Faydalar

• Elektrik motorlarının ani duruş ve hız kontrolünde enerjiyi güvenle dağıtarak motoru ve sürücüyü korur.
• Enerji dönüşümünde oluşan fazla ısıyı etkin biçimde uzaklaştırarak sistem verimliliğini artırır.
• Vinçler, asansörler, konveyör sistemleri, trenler ve diğer hareketli makinelerde ideal çözümdür.

Frenleme Direnci Kullanım Alanları

• Asansör ve Yürüyen Merdiven Sistemleri: Bu tür sistemlerde sık dur-kalk hareketleri gerçekleşir. Ani duruşlarda oluşan geri besleme enerjisi, frenleme dirençleriyle güvenli şekilde dağıtılır.
• Vinç ve Kaldırma Sistemleri: Yüklerin kaldırılması ve indirilmesi sırasında motorlar hem motor hem jeneratör görevi görür. Özellikle yük indirirken oluşan enerji, frenleme dirençleri aracılığıyla ısıya dönüştürülür.
• Konveyör Hatları: Uzun üretim hatlarında birçok motorlu ünite bulunur. Duruşlarda sistem genelinde oluşan kinetik enerjinin hızlı bir şekilde boşaltılması gerekir. Bu da frenleme dirençleri sayesinde sağlanır.
• Takım Tezgâhları ve CNC Sistemleri: Hassas eksen hareketleri gerektiren CNC makinelerinde ani duruşlarda eksen motorları yüksek enerjiyi DC baraya geri gönderir. Frenleme dirençleri bu enerjiyi güvenli şekilde yok eder.
• Raylı Sistemler ve Test Tezgâhları: Tren, tramvay gibi sistemlerde veya laboratuvar test tezgâhlarında, yüksek hızlarda dönen motorların kontrollü durdurulması gerekir. Bu enerjinin büyük bir kısmı frenleme dirençlerinde ısıya dönüştürülür.
• Endüstriyel Otomasyon: Enerji geri beslemesinin mümkün olmadığı veya ekonomik olmadığı durumlarda, frenleme dirençleri tüm otomasyon hatlarının güvenliği için kullanılır.

Frenleme Direnci Teknik Özellikleri

• Direnç Değeri (Ω): Frenleme direncinin değeri, DC bara gerilimine ve istenen frenleme gücüne bağlı olarak belirlenir. Direnç değeri ne kadar düşük olursa, aynı gerilimde daha yüksek akım çekilir ve daha fazla enerji ısıya dönüştürülür. Ancak direnç değeri sürücünün frenleme transistörünün izin verdiği minimum değerden küçük olmamalıdır.
• Güç Kapasitesi (W veya kW): Direncin sürekli ve kısa süreli dayanabileceği güç değerleri önemlidir. Sürekli güç, direncin uzun süre boyunca dağıtabileceği enerjiyi; tepe güç ise kısa süreli frenleme anlarında dayanabileceği maksimum gücü ifade eder.
• Çalışma Gerilimi: Direnç, DC bara hattında oluşabilecek maksimum gerilime dayanıklı olmalıdır. Tipik değerler 310 Vdc (220 VAC sistemler için), 540 Vdc (380 VAC sistemler için), 680 Vdc (500 VAC sistemler için) gibi değerlerdir.
• Yüzey Sıcaklığı: Frenleme işlemi sırasında direnç yüzeyinde yüksek sıcaklıklar oluşur. Bu nedenle, kullanılan malzemenin sıcaklık dayanımı ve montaj konumu önemlidir.
• Koruma Sınıfı: Tozlu, nemli veya kimyasallı ortamlarda IP koruma seviyesi yüksek modeller tercih edilir. Özellikle dış ortam uygulamalarında IP54 ve üzeri modeller kullanılır.
• Malzeme Kalitesi: Frenleme dirençleri genellikle yüksek sıcaklığa dayanıklı CrNi alaşımlı direnç teli, seramik izolatör ve alüminyum kanatlı gövde kullanılarak üretilir.

Frenleme Direnci Seçimi Nasıl Olur?

• 1. Uygulama Verilerinin Toplanması: Motor gücü, nominal gerilim, sistemdeki atalet momenti, durdurma süresi, frenleme sıklığı gibi veriler toplanır.
• 2. Gerekli Enerjinin Hesaplanması: Motorun dönme kinetik enerjisi hesaplanarak frenleme sırasında ne kadar enerji açığa çıkacağı belirlenir.
• 3. Direnç Değerinin Belirlenmesi: Direnç değeri, DC bara gerilimine ve hedeflenen frenleme akımına göre hesaplanır. Formül genellikle R = V² / P şeklindedir.
• 4. Güç Kapasitesi Hesaplanması: Frenleme çevrimleri dikkate alınarak sürekli ve tepe güç değerleri belirlenir.
• 5. Termal Tasarım: Direncin çalışma süresi boyunca aşırı ısınmaması için soğutma koşulları göz önünde bulundurulur. Doğal veya fanlı soğutma sistemleri seçilebilir.
• 6. Güvenlik Payı: Hesaplanan değerlere %20–30 arası bir güvenlik payı eklenir. Bu sayede aşırı yüklenmelerde direnç zarar görmez.

Frenleme Direnci Avantajları

• Sistemi Korur: Frenleme sırasında oluşan yüksek enerjiyi güvenli şekilde yok ederek sürücüleri ve motorları korur.
• Kısa Sürede Güvenli Duruş: Yüksek hızda çalışan sistemlerin güvenli şekilde ve kısa sürede durmasını sağlar.
• Basit ve Uzun Ömürlü Yapı: Mekanik hareketli parça içermediği için uzun ömürlüdür ve az bakım gerektirir.
• Kararlı Performans: Sık frenleme yapılan uygulamalarda bile sürekli performans sağlar.
• Enerji Verimliliği: Regeneratif olmayan sistemlerde fazla enerjinin kontrollü şekilde dağıtılmasını sağlar, ani kesintilerin önüne geçer.

Frenleme Direnci Üretiminde Kullanılan Malzemeler

• Direnç Elemanı: Genellikle CrNi alaşımlı tel veya film kullanılır. Bu malzemeler yüksek sıcaklığa dayanıklıdır ve uzun süre stabil kalır.
• İzolasyon: Seramik izolatörler yüksek sıcaklığa dayanıklı yapıları sayesinde güvenli elektriksel izolasyon sağlar.
• Gövde: Alüminyum veya galvanizli çelik gövde kullanılarak ısının iyi şekilde dağıtılması sağlanır. Kanatlı yapılar doğal soğutmayı artırır.
• Bağlantı Elemanları: Isıya dayanıklı kablolar, klemensler ve montaj elemanları tercih edilir.

Frenleme Direnci Seçiminde Dikkat Edilmesi Gereken Teknik Detaylar

Elektriksel Uyum

• Seçilecek direnç değeri, sürücünün frenleme devresinin izin verdiği minimum ve maksimum değerlerle uyumlu olmalıdır.
• DC bara gerilimine dayanabilecek yapıda olmalıdır. Gerilim darbelerine karşı yeterli yalıtım sağlanmalıdır.
• Frenleme transistörünün akım kapasitesi aşılmamalıdır.

Termal ve Mekanik Tasarım

• Direncin sürekli ve tepe güç değerleri uygulamanın gerektirdiği çevrimlerle uyumlu olmalıdır.
• Montaj yeri iyi havalandırılmış bir alan olmalı ve direnç etrafında yeterli boşluk bırakılmalıdır.
• Tozlu, nemli veya dış ortam koşullarına uygun koruma sınıfı seçilmelidir.
• Yüksek sıcaklıklara dayanabilecek montaj elemanları kullanılmalıdır.

Güvenlik ve Standartlar

• Frenleme dirençleri uluslararası standartlara uygun üretilmelidir (örneğin CE, UL, IEC normları).
• Yüzey sıcaklıkları erişilemeyecek seviyelere ulaşabileceğinden montaj konumu personel güvenliğini sağlayacak şekilde seçilmelidir.
• Kısa devre ve topraklama bağlantıları doğru şekilde yapılmalıdır.

Frenleme Direnci

• Frenleme dirençleri, endüstriyel otomasyon ve motor kontrol sistemlerinde güvenlik, verimlilik ve kararlılık açısından kritik bir role sahiptir.
• Doğru hesaplanmış ve uygun koşullarda monte edilmiş bir frenleme direnci, sistemlerin uzun ömürlü ve arızasız çalışmasını sağlar.
• Seçim aşamasında teknik parametrelerin dikkatli incelenmesi, hem ekonomik hem de güvenli bir çözüm sunar.
• Gelişen endüstriyel uygulamalarda, frenleme dirençleri klasik ama vazgeçilmez bir enerji yönetim elemanı olmaya devam etmektedir.
