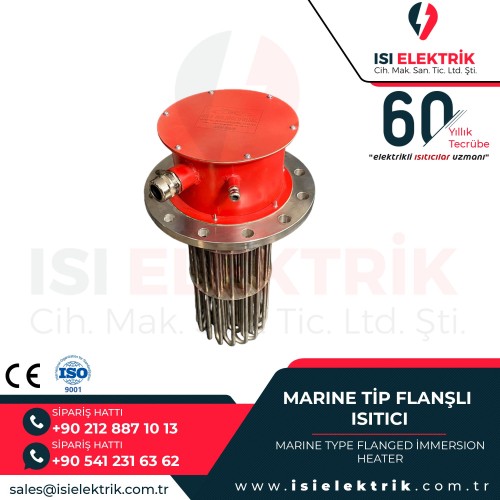

Flanşlı rezistans nedir?

Flanşlı rezistans, birden fazla tübüler ısıtıcı elemanın bir flanş üzerine sabitlenmesiyle oluşturulan ve genellikle bir tankın, kazan gövdesinin veya proses hattının içine daldırılarak çalışan ısıtma çözümüdür. Flanş, rezistans grubunun sistem üzerine güvenli ve sızdırmaz biçimde bağlanmasını sağlar. Böylece hem yüksek kapasiteli ısıtma elde edilir hem de ürün gerektiğinde bakım veya değişim amacıyla sistemden sökülebilir.

Bu ürünler, tek bir ısıtıcıya göre daha yüksek güç ihtiyacını karşılamak için uygundur. Ayrıca flanş üzerinden aynı gövdede çok sayıda ısıtıcı eleman kullanılabildiği için daha kompakt ve güçlü sistemler kurulabilir. Flanşlı rezistanslar, küçük hacimli tanklardan büyük endüstriyel proses tanklarına kadar çok farklı ölçeklerde uygulanabilir. Bu nedenle ürün, tek tip bir standart parça olarak değil; saha koşuluna göre şekillenen bir endüstriyel proses ısıtma çözümü olarak değerlendirilmelidir.

Teknik yapısı nasıldır?

Flanşlı rezistansların teknik yapısı temel olarak üç ana bölümden oluşur: ısıtıcı tüpler, flanş bağlantısı ve elektriksel bağlantı bölümü. Isıtıcı tüpler elektrik enerjisini ısıya çeviren ana bölümdür. Flanş, bu tüplerin sisteme mekanik olarak bağlanmasını sağlar. Elektriksel bağlantı bölümü ise güç girişinin, bağlantı terminallerinin ve gerektiğinde sıcaklık kontrol veya emniyet elemanlarının yer aldığı kısımdır.

Teknik yapı ürünün kullanım alanına göre değişebilir. Örneğin bazı uygulamalarda düz tüplü tasarım tercih edilirken, bazı durumlarda U formlu veya özel bükümlü yapı gerekebilir. Aynı şekilde flanş malzemesi, bağlantı çapı, conta yapısı, bağlantı kutusu, termostat uyumu veya termokupl entegrasyonu da projeye göre farklılaşabilir. Bu nedenle flanşlı rezistansların teknik yapısı yalnızca katalog verisiyle değil, kullanım senaryosuna göre ele alınmalıdır.

Çalışma prensibi nasıl işler?

Flanşlı rezistansların çalışma prensibi, elektrik enerjisinin ısıtıcı eleman içinde ısı enerjisine dönüştürülmesi ve bu ısının doğrudan temas veya çevre akışkan üzerinden sıvıya aktarılması esasına dayanır. Isıtıcı tüpler tank içine daldırıldığında, çevresindeki akışkan ısıyı absorbe eder ve sıcaklık yükselmeye başlar. Isınan akışkanın doğal veya zorlanmış sirkülasyonu ile tank içi sıcaklık dağılımı devam eder.

Bu sistemin başarısı, yalnızca rezistansın güç üretmesine bağlı değildir. Aynı zamanda ısı transfer yüzeyi, akışkanın hareketi, sıvının viskozitesi, montaj pozisyonu ve sıcaklık kontrolü de performansı etkiler. Özellikle yoğun akışkanlarda, düşük sirkülasyonlu tanklarda veya sıcaklık hassasiyeti yüksek ortamlarda doğru mühendislik yaklaşımı gerekir. Bu yüzden flanşlı rezistans seçimi, sadece elektriksel değil, aynı zamanda termal ve mekanik bir planlama sürecidir.

Flanşlı rezistanslar nerelerde kullanılır?

Flanşlı rezistanslar, sıvı ısıtma gereken çok sayıda endüstriyel alanda kullanılır. Bu kullanım yalnızca su ısıtma ile sınırlı değildir. Farklı viskozitedeki yağlar, proses sıvıları, kimyasal çözeltiler ve bazı özel akışkanlar için de uygun tasarımlar geliştirilebilir. Uygulama alanı, ürünün teknik yapısını doğrudan etkiler.

Tank ve depo ısıtma sistemleri

Endüstriyel tanklarda depolanan sıvıların belirli sıcaklıkta tutulması veya prosese hazırlık amacıyla ısıtılması için flanşlı rezistanslar yaygın biçimde kullanılır. Özellikle depolama tankları ve proses öncesi hazırlık tanklarında bu yapı oldukça işlevseldir.

Su ve proses suyu ısıtma

Proses hatlarında kullanılan suyun belirli sıcaklıkta tutulması gereken durumlarda flanşlı rezistanslar etkili çözüm sunar. Burada amaç sıcak kullanım suyu oluşturmak değil, prosesin gerektirdiği termal seviyeyi sağlamaktır.

Yağ ısıtma uygulamaları

Bazı sistemlerde ısıl yağ, mineral yağ veya benzeri akışkanların sıcaklık kontrolü gerekir. Bu tür uygulamalarda güç yoğunluğu, yüzey yükü ve akışkan davranışı daha dikkatli değerlendirilmelidir.

Kimyasal proses tankları

Kimyasal çözeltiler veya proses destek akışkanları için kullanılan tanklarda da flanşlı rezistans çözümleri tercih edilebilir. Ancak burada akışkanın kimyasal karakteri, kılıf malzemesi ve sıcaklık yönetimi özel önem taşır.

Makine ve özel ekipman entegrasyonları

Bazı endüstriyel makinelerde veya özel proses ekipmanlarında, belirli bir haznenin ya da kapalı sistemin ısıtılması için kompakt flanşlı rezistans tasarımları kullanılabilir.

Hangi sektörlerde kullanılır?

Flanşlı rezistanslar; gıda, kimya, medikal, tekstil, metal ve makine, plastik, savunma sanayi, cam yardımcı prosesleri, ahşap ve mobilya, ev aletleri ve özel endüstriyel proses sistemleri gibi çok farklı sektörlerde değerlendirilebilir. Isı Elektrik Rezistans’ın hizmet verdiği sektör yapısı düşünüldüğünde, bu ürün grubu özellikle sıvı ısıtma, banyo ısıtma, tank sıcaklık koruma ve proses akışkan yönetimi gereken alanlarda güçlü çözüm potansiyeline sahiptir.

Burada kritik olan nokta sektör adı değil, akışkanın tipi ve proses beklentisidir. Aynı flanşlı rezistans yaklaşımı bir tesiste su ısıtma için kullanılırken başka bir tesiste yağ veya kimyasal akışkan için uyarlanabilir. Bu nedenle ürün seçimi mutlaka uygulamaya göre yapılmalıdır.

Ürün ölçüleri ve ölçü seçenekleri neden önemlidir?

Flanşlı rezistanslarda ölçü, doğrudan montaj uyumu ve ısıtma performansı ile ilişkilidir. Çünkü ürünün tank içine ne kadar daldığı, flanş çapının mevcut bağlantı noktasına uyup uymadığı ve ısıtıcı tüplerin tank geometrisine göre nasıl yerleştiği performansı belirler. Yanlış ölçülendirme, montaj zorluğu kadar düzensiz ısı dağılımı da yaratabilir.

Ölçü değerlendirmesinde şu başlıklar önemlidir:

• Flanş çapı
• Daldırma boyu
• Tüp uzunluğu
• Tüp çapı
• Eleman adedi
• Tank içindeki yerleşim boşluğu
• Montaj yönü

Özellikle yatay veya dikey montaj farkı, tank içindeki seviye davranışı ve bağlantı ağzının yeri, ölçü seçimini doğrudan etkiler. Bu nedenle sipariş öncesi ölçü paylaşımı kritik önemdedir.

Çap, boy, uzunluk, kalınlık ve form bilgileri nasıl değerlendirilmelidir?

Flanşlı rezistanslarda çap yalnızca flanşın çapı değildir; ısıtıcı tüplerin çapı da teknik açıdan önem taşır. Boy ve uzunluk, ısıtma elemanının tank içine ne kadar uzanacağını belirler. Form ise düz, U formlu, çoklu demet düzenli veya özel bükümlü yapı şeklinde olabilir.

Teknik değerlendirmede şu sorular yanıtlanmalıdır:

• Tankın iç derinliği ne kadar?
• Akışkan seviyesi minimum ve maksimum ne olacak?
• Elemanlar tank içinde serbest mi duracak, özel yerleşim mi gerekecek?
• Dar tank yapısı mı var, geniş tank yapısı mı?
• Flanş üzerindeki eleman yoğunluğu ne kadar olmalı?

Bu detaylar, ürün formunun yalnızca görsel veya mekanik bir tercih değil; doğrudan performans kriteri olduğunu gösterir.

Sıcaklık değerleri nasıl ele alınmalıdır?

Flanşlı rezistanslarda sıcaklık konusu iki yönlü düşünülmelidir: ısıtılan akışkanın hedef sıcaklığı ve ısıtıcı yüzeyinin termal davranışı. Her sıvı aynı sıcaklık seviyesinde çalışmaz. Bazı akışkanlar daha düşük sıcaklıklarda yeterli performans verirken, bazı proseslerde daha yüksek ısıl gereksinim bulunabilir. Bu nedenle sabit ve tek bir sıcaklık değeri vermek çoğu zaman teknik olarak doğru değildir.

Değerlendirilmesi gereken başlıca sıcaklık başlıkları şunlardır:

• Hedef akışkan sıcaklığı
• Sürekli çalışma sıcaklığı
• Maksimum izin verilebilir akışkan sıcaklığı
• Yüzey yüküne bağlı sıcaklık davranışı
• Termostat veya sensör ile kontrol gereksinimi

Özellikle hassas akışkanlarda ve yoğun sıvılarda yüzey sıcaklığının doğru yönetilmesi önemlidir. Çünkü aşırı yüzey yükü, akışkanın bozulmasına veya lokal ısınma sorunlarına neden olabilir.

Watt ve volt bilgileri nasıl seçilir?

Güç ve voltaj seçimi, flanşlı rezistans tasarımında en temel teknik başlıklardan biridir. Ancak burada da yalnızca yüksek watt istemek doğru yaklaşım değildir. Güç ihtiyacı; tank hacmi, sıvı miktarı, başlangıç sıcaklığı, hedef sıcaklık, ısınma süresi, yalıtım durumu ve akışkanın özelliklerine göre belirlenmelidir.

• Toplam sıvı hacmi
• Akışkanın özgül davranışı ve viskozitesi
• Isınma süresi beklentisi
• Elektrik altyapısı
• Sürekli veya aralıklı çalışma
• Yüzey yükü sınırlamaları

Yanlış watt seçimi ya çok yavaş ısınmaya ya da gereğinden sert yüzey ısısına yol açabilir. Yanlış voltaj seçimi ise elektrik altyapısı ile uyumsuzluk yaratabilir. Bu nedenle güç ve voltaj planlaması, teknik sipariş sürecinin temel adımıdır.

Malzeme yapısı neden kritiktir?

Flanşlı rezistanslarda malzeme yapısı, ürün ömrünü ve proses güvenliğini doğrudan etkiler. Çünkü ısıtıcı tüpler akışkan ile doğrudan temas eder. Bu nedenle kılıf malzemesinin akışkanla uyumlu olması gerekir. Flanş malzemesi, conta yapısı, terminal bölümü ve bağlantı kutusu da saha koşullarına göre seçilmelidir.

Malzeme seçiminde şu başlıklar önemlidir:

• Akışkanın kimyasal karakteri
• Çalışma sıcaklığı
• Korozyon riski
• Basınçlı veya açık tank yapısı
• Dış ortam veya iç ortam kullanımı

Uygun malzeme kullanılmadığında ürün erken yıpranabilir, korozyon oluşabilir veya uzun vadeli performans düşebilir. Bu nedenle malzeme seçimi üretici firma ile birlikte netleştirilmelidir.

Dayanıklılık, performans ve verimlilik ilişkisi

Flanşlı rezistansın iyi çalışması sadece ısı üretmesine değil, bunu uzun süre kararlı biçimde sürdürebilmesine bağlıdır. Dayanıklılık; mekanik yapı, iç yalıtım, elektrik bağlantıları, flanş bütünlüğü ve termal tasarım ile ilgilidir. Performans ise ısıtma hızını, homojenliği ve kontrol kabiliyetini ifade eder.

Verimlilik açısından şu başlıklar öne çıkar:

• Doğru güç yoğunluğu
• Uygun daldırma boyu
• İyi akışkan teması
• Sıcaklık kontrolünün doğru yapılması
• Tank izolasyonu ile birlikte düşünülmesi

Flanşlı rezistanslar, doğru seçildiğinde enerjiyi doğrudan akışkana aktardığı için etkili çözümler sunabilir. Ancak verimli sonuç için ürün ile prosesin teknik uyumu şarttır.

Montaj ve entegrasyon bilgileri neden önemlidir?

Flanşlı rezistanslar doğrudan tank veya sistem gövdesine bağlandığı için montaj detayı büyük önem taşır. Flanşın oturduğu yüzey, conta yapısı, bağlantı cıvataları, dikey veya yatay konum, tank içindeki akışkan seviyesi ve kablo çıkış yönü mutlaka değerlendirilmelidir.

Montaj öncesinde şu bilgiler net olmalıdır:

• Bağlantı ağzının ölçüsü
• Flanş standardı veya özel ölçü ihtiyacı
• Montaj yönü
• Tank iç seviye yapısı
• Elektrik bağlantı alanı
• Kontrol panosu veya sensör entegrasyonu

Yanlış montaj, sızdırmazlık sorunu, düzensiz ısıtma veya ürün ömründe azalma yaratabilir. Bu nedenle yalnızca ürünün değil, montaj planının da teknik olarak değerlendirilmesi gerekir.

Projeye özel ölçü ve üretim seçenekleri

Birçok tesiste standart flanşlı rezistans ölçüsü yeterli olmaz. Özellikle eski makine revizyonları, özel tank yapıları, yüksek güç gerektiren prosesler veya dar montaj alanları, projeye özel üretim ihtiyacı doğurur. Isı Elektrik Rezistans’ın üretici kimliği burada önemli avantaj sağlar. Çünkü özel ölçü üretim, standart ürün mantığından farklı olarak çizim, hesap ve saha değerlendirmesi gerektirir.

Özel üretim gerektiren durumlara örnek olarak şunlar verilebilir:

• Standart dışı flanş çapları
• Özel daldırma boyu
• Yüksek kapasiteli çoklu eleman tasarımı
• Özel kılıf malzemesi gereksinimi
• Özel bağlantı kutusu veya sensör entegrasyonu

Doğru ürün seçimi için sipariş öncesi hangi bilgiler paylaşılmalıdır?

Doğru flanşlı rezistans çözümüne ulaşmak için sipariş öncesi teknik bilgi paylaşımı büyük önem taşır. Eksik bilgi, yanlış ürün riskini artırır. Bu nedenle aşağıdaki bilgiler mümkün olduğunca net verilmelidir:

• Isıtılacak akışkan tipi
• Tank hacmi ve ölçüleri
• İstenen sıcaklık aralığı
• Voltaj ve güç beklentisi
• Montaj yönü ve flanş ölçüsü
• Çalışma koşulları ve ortam durumu
• Kontrol sistemi ihtiyacı
• Adet ve kullanım sıklığı

Bu bilgiler üretici firmanın daha doğru teknik çözüm oluşturmasına yardımcı olur.

Benzer ürünlerle farkları nelerdir?

Flanşlı rezistanslar, daldırma tipi diğer ısıtma çözümleriyle benzer görünse de önemli farklar taşır. Özellikle çoklu eleman yapısı ve flanş bağlantısı sayesinde daha yüksek güç, daha güçlü mekanik bağlantı ve daha düzenli bakım imkanı sunar. Tekli daldırma ısıtıcılarla karşılaştırıldığında daha büyük tank ve proses uygulamalarında daha avantajlı olabilir. Bant tipi veya yüzey ısıtıcılarla kıyaslandığında ise doğrudan akışkan içine ısı vererek farklı bir ısı transfer yaklaşımı sunar.

Kullanım ömrü ve bakım unsurları

Flanşlı rezistansların kullanım ömrü; doğru seçime, uygun montaja, akışkan uyumuna ve sıcaklık kontrolüne bağlıdır. Bakım açısından terminal bağlantılarının kontrolü, sızdırmazlık durumu, yüzey temizliği ve çalışma koşullarının izlenmesi önemlidir. Özellikle yoğun kireçlenme, tortu veya kimyasal birikim olan sistemlerde periyodik bakım ömrü doğrudan etkileyebilir.

• Periyodik bağlantı kontrolü
• Sızdırmazlık takibi
• Akışkan birikimi ve tortu kontrolü
• Sıcaklık kontrol elemanlarının doğrulanması
• Yüzey aşırı yüklenmesinin önlenmesi

Endüstriyel avantajları ve işletmelere katkıları

Doğru tasarlanmış bir flanşlı rezistans sistemi, işletmelere yalnızca ısıtma sağlamaz; aynı zamanda proses kararlılığı, üretim sürekliliği ve teknik güvenlik açısından katkı sunar. Özellikle tank bazlı sistemlerde, sabit sıcaklık yönetimi birçok prosesin temel gereksinimidir.

• Daha kararlı proses sıcaklığı
• Daha öngörülebilir üretim akışı
• Tank ve sıvı bazlı ısıtmada yüksek uyum
• Bakım ve değişimde kolaylık
• Özel projelere uyarlanabilir yapı
• Uzun vadede daha güvenilir sistem davranışı

Flanşlı Rezistanslar

Flanşlı Rezistanslar, tank, depo ve proses akışkanlarının kontrollü biçimde ısıtılmasında güçlü ve esnek çözüm sunan endüstriyel ısıtma elemanlarıdır. Ancak doğru sonuç için yalnızca ürünün varlığı değil; akışkan tipi, sıcaklık ihtiyacı, güç seçimi, flanş ölçüsü, daldırma boyu, malzeme yapısı, montaj biçimi ve saha koşulları birlikte değerlendirilmelidir. Bu nedenle flanşlı rezistanslar, standart bir parça değil; mühendislik odaklı bir ürün grubudur.
