PT100 ile Termokupl Nedir?

PT100, sıcaklığa bağlı olarak elektrik direnci değişen platin esaslı bir sensördür. “100” ifadesi, sensörün 0°C’de 100 ohm nominal dirence sahip olduğunu gösterir. Bu yapı, PT100’ü hassas ölçüm gereken proseslerde güçlü bir seçenek haline getirir. Özellikle kararlı sıcaklık kontrolü, hassas proses yönetimi ve tekrarlanabilir ölçüm ihtiyacı olan sistemlerde PT100 sensörler yaygın olarak tercih edilir.

Termokupl ise iki farklı metalin birleşim noktasında sıcaklığa bağlı olarak oluşan milivolt seviyesindeki elektrik sinyaliyle çalışan bir sıcaklık ölçüm elemanıdır. Bu çalışma prensibi sayesinde termokupllar yüksek sıcaklıklarda, zorlayıcı endüstriyel ortamlarda ve hızlı tepki gerektiren uygulamalarda çok yaygın kullanılır. J, K, T, N ve benzeri farklı termokupl tipleri, prosesin sıcaklık aralığına ve çevresel koşullarına göre seçilir.

Bu iki çözümün ortak amacı sıcaklığı doğru okumaktır; ancak teknik yapı, sinyal tipi, doğruluk seviyesi, uzun vadeli kararlılık, kablo yapısı ve kullanım alanları bakımından önemli farklar bulunur. Bu nedenle “hangisi daha iyidir?” sorusundan çok, “hangi uygulamada hangisi daha uygundur?” sorusu teknik açıdan daha doğrudur.

Teknik Yapıları Nasıl Farklıdır?

PT100 ve termokupl arasındaki en temel fark, sıcaklığı algılama yöntemidir. PT100 sensör, platin elemanın sıcaklık arttıkça gösterdiği direnç değişimiyle çalışır. Bu nedenle sistem, direnci okuyup sıcaklığa dönüştüren bir ölçüm altyapısına ihtiyaç duyar. Ölçüm doğruluğunu artırmak için 2 telli, 3 telli veya 4 telli bağlantı seçenekleri kullanılabilir. Özellikle kablo uzunluğunun etkisini azaltmak ve daha hassas ölçüm almak için 3 telli ve 4 telli çözümler tercih edilir.

Termokupl ise direnç değişimine değil, Seebeck etkisi olarak bilinen termoelektrik prensibe dayanır. İki farklı metalin birleşim noktasında sıcaklığa bağlı olarak oluşan küçük gerilim değeri ölçülür ve sıcaklığa çevrilir. Bu yapı, termokuplları yüksek sıcaklık uygulamalarında avantajlı hale getirir. Ancak ölçüm doğruluğu; bağlantı kalitesi, referans bağlantı noktası kompanzasyonu, kablo tipi ve çevresel parazitler gibi unsurlardan etkilenebilir.

Teknik olarak PT100 daha kararlı ve hassas ölçüme yakın bir profil sunarken, termokupl daha geniş sıcaklık alanında daha pratik ve dayanıklı bir çözüm olabilir. Bu nedenle seçim yalnızca sensör tipi üzerinden değil, proses beklentisi üzerinden yapılmalıdır.

Çalışma Prensibi ve Kontrol Sistemine Etkisi

Endüstriyel ısıtma sistemlerinde sensörün görevi sadece sıcaklığı göstermek değildir. Aynı zamanda kontrol cihazına veri sağlamak, rezistansın ne zaman devreye gireceğini veya çıkacağını belirlemek, aşırı ısınmayı önlemek ve proses kararlılığını korumaktır. Bu nedenle PT100 ile termokupl arasındaki farklar doğrudan kontrol kalitesine yansır.

PT100, sıcaklık değiştikçe öngörülebilir biçimde direnç değeri değişen bir yapıya sahiptir. Bu nedenle özellikle stabil proseslerde, kalibrasyon hassasiyeti istenen uygulamalarda ve dar sıcaklık toleransı gereken sistemlerde güçlü bir seçenektir. Termokupl ise hızlı tepki, yüksek sıcaklık dayanımı ve zorlu şartlarda kullanılabilme avantajı sunar. Fırınlarda, açık uçlu sıcaklık okumalarında, ani sıcaklık değişimi görülen proseslerde veya mekanik dayanım gerektiren sistemlerde termokupl daha uygun olabilir.

Burada önemli olan, sensörün kontrol cihazı ile uyumudur. Kullanılan sıcaklık kontrol cihazı, PLC, gösterge, data logger veya otomasyon sistemi hangi giriş yapısını destekliyorsa, buna uygun sensör seçilmelidir. Aksi halde sahada ölçüm sapmaları, geç tepki, hatalı okuma veya proses dengesizliği oluşabilir.

PT100 ile Termokupl Arasındaki Temel Farklar

• Ölçüm prensibi: PT100 direnç değişimi ile, termokupl milivolt sinyali ile çalışır.
• Doğruluk ve kararlılık: PT100 genellikle daha hassas ve tekrarlanabilir ölçüm sunar.
• Sıcaklık aralığı: Termokupllar çok daha yüksek sıcaklık uygulamalarında kullanılabilir.
• Tepki süresi: Uygulamaya göre değişmekle birlikte, bazı termokupl yapıları hızlı tepki avantajı sağlayabilir.
• Kablo ve bağlantı yapısı: PT100’de 2, 3, 4 telli bağlantı seçenekleri; termokuplda ise tipine uygun kompanzasyon kablosu önemlidir.
• Parazit ve çevresel etki: Her iki sensörde de kablolama kalitesi önemlidir; ancak yanlış bağlantı termokupl sinyalini daha hızlı etkileyebilir.
• Kullanım amacı: Hassas proses kontrolünde PT100, geniş sıcaklık ve ağır ortam koşullarında termokupl öne çıkabilir.

Hangi Uygulamalarda PT100 Tercih Edilir?

PT100 sensörler, sıcaklık kararlılığının önemli olduğu, ölçüm hassasiyetinin ön planda bulunduğu ve prosesin kontrollü şekilde yürütülmesi gereken uygulamalarda tercih edilir. Özellikle aşağıdaki alanlarda güçlü bir çözüm olabilir:

• Kalıp sıcaklık kontrolü
• Plastik prosesleri
• Makine ekipmanlarında kontrollü ısıtma
• Gıda ve medikal sistemler
• Laboratuvar tipi endüstriyel uygulamalar
• Düşük ve orta sıcaklıkta hassas sıcaklık yönetimi gereken prosesler

PT100, özellikle sıcaklığın belirli tolerans içinde korunması gereken sistemlerde avantaj sağlar. Ürün kalitesinin sıcaklık dengesine bağlı olduğu uygulamalarda, proses tekrar edilebilirliği açısından önemli katkı sunar. Ancak yüksek sıcaklığın çok baskın olduğu veya aşırı zorlu saha koşullarında tek başına her zaman ilk tercih olmayabilir.

Hangi Uygulamalarda Termokupl Tercih Edilir?

Termokupllar, daha geniş sıcaklık aralıklarında, daha agresif proses şartlarında ve farklı metal kombinasyonlarına göre özelleştirilebilen yapılarda kullanılır. Endüstride özellikle şu alanlarda çok yaygındır:

• Fırın sistemleri
• Isıl işlem prosesleri
• Tavlama ve ergitme uygulamaları
• Cam işleme ve yüksek sıcaklık prosesleri
• Metal işleme hatları
• Serigrafi ve özel proses ısıtma sistemleri
• Hızlı tepki ve yüksek sıcaklık dayanımı istenen makineler

Termokupl seçimi yapılırken yalnızca “termokupl olsun” demek yeterli değildir. Çünkü J tipi, K tipi veya diğer tiplerin her biri farklı sıcaklık davranışı, malzeme dayanımı ve kullanım karakteri sunar. Uygulamanın maksimum sıcaklığı, ortam yapısı, korozif etkiler, titreşim ve montaj şekli doğru tipin belirlenmesinde rol oynar.

Ürün Ölçüleri, Çap, Boy ve Form Seçenekleri

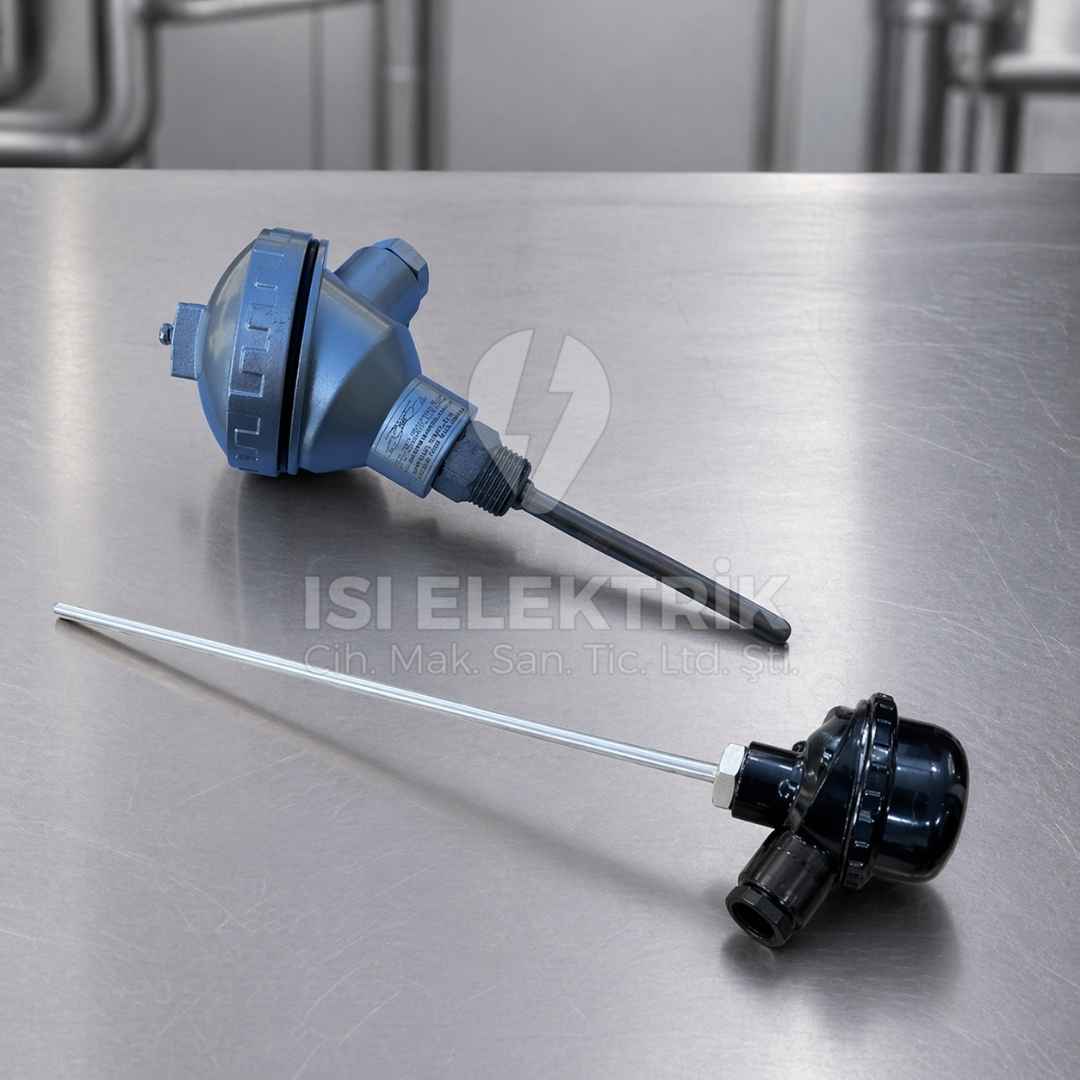

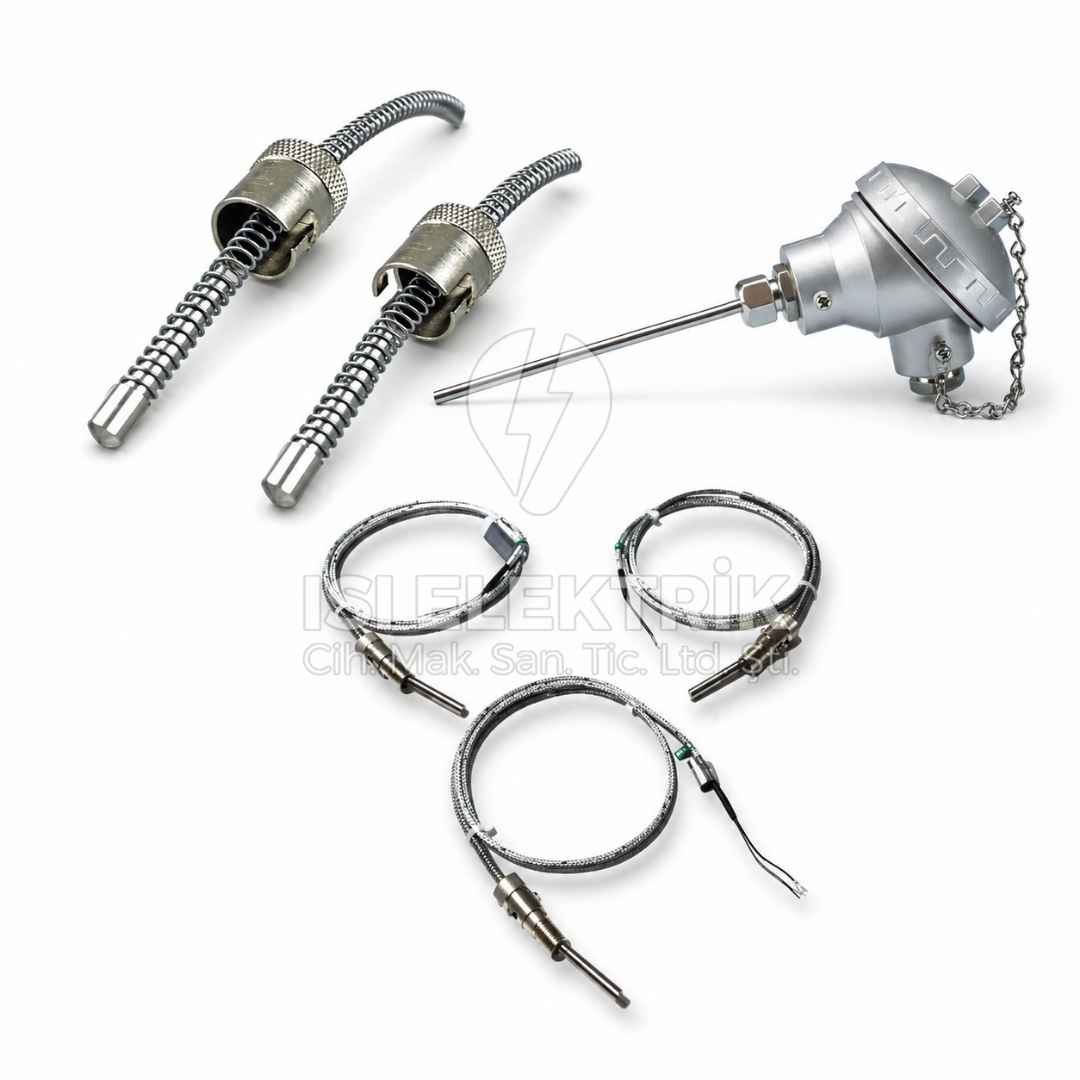

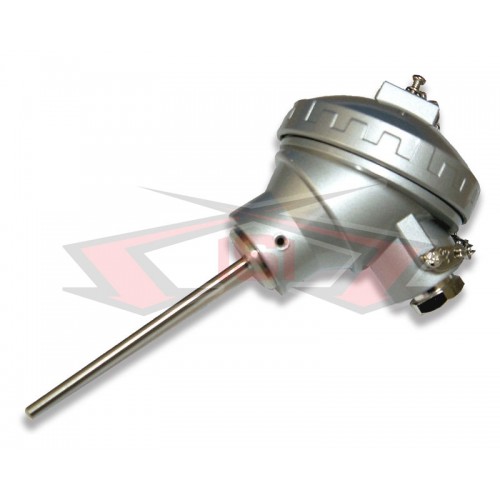

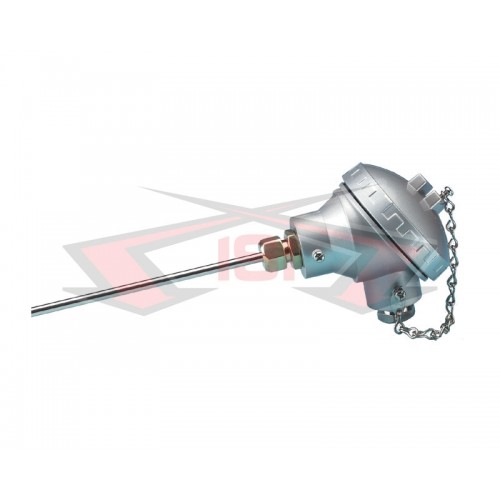

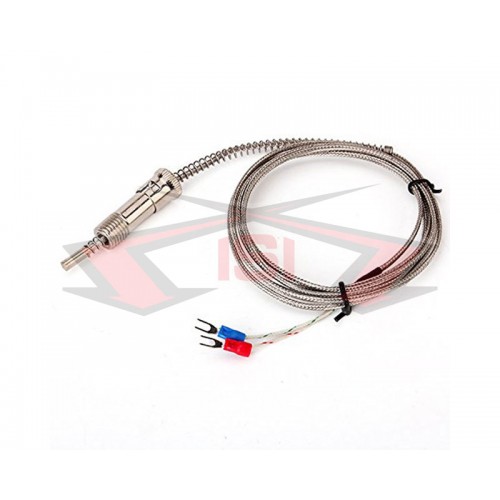

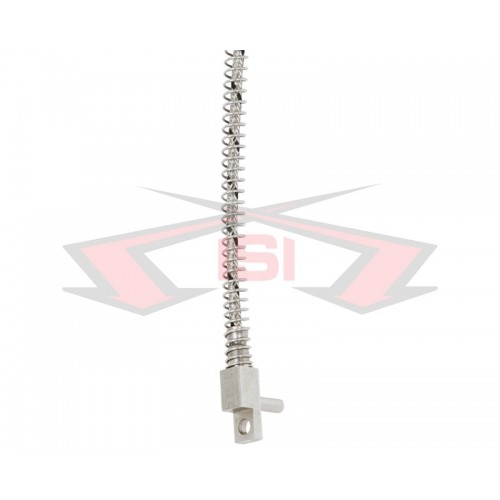

PT100 ile termokupl çözümleri çok farklı fiziksel yapılarda üretilebilir. Prob tipi, kablo çıkışlı, başlıklı bağlantı kutulu, rekorlu, flanşlı, yaylı, yüzey temaslı, daldırma tipi veya özel uç formlu seçenekler uygulamaya göre değişebilir. Bu nedenle sensör seçimi yalnızca sinyal tipiyle sınırlı değildir.

Çap, boy, dalma uzunluğu, uç formu, kablo uzunluğu ve koruyucu kılıf yapısı gibi detaylar ölçüm sonucunu doğrudan etkileyebilir. İnce çaplı sensörler daha hızlı tepki verebilir; ancak mekanik dayanım açısından daha dikkatli değerlendirilmelidir. Kalın gövdeli veya koruyucu kılıflı yapılar daha dayanıklı olabilir; buna karşılık tepki süresi değişebilir. Bu nedenle fiziksel tasarım, prosesle uyumlu olmalıdır.

Sıcaklık Değerleri ve Teknik Sınırlar Nasıl Değerlendirilmelidir?

PT100 ile termokupl seçerken sıcaklık aralığı ana kriterlerden biridir. PT100 sensörler, birçok endüstriyel uygulamada yeterli sıcaklık performansı sunmakla birlikte, aşırı yüksek sıcaklık proseslerinde kullanım sınırları uygulamaya ve yapı tipine göre değişebilir. Termokupllar ise genel olarak daha yüksek sıcaklıklara çıkabilen yapılarıyla öne çıkar.

Burada kritik nokta, yalnızca maksimum sıcaklığa bakmamaktır. Sürekli çalışma sıcaklığı, anlık pik sıcaklık, çevrim sıklığı, mekanik titreşim, ortam atmosferi, sensörün kılıf malzemesi ve montaj noktası birlikte değerlendirilmelidir. Aynı nominal sıcaklık değerinde çalışan iki farklı proseste, sensör ömrü ve ölçüm kararlılığı aynı olmayabilir.

Watt ve Volt Bilgisi Bu Seçimde Neden Önemlidir?

PT100 ve termokupl doğrudan yüksek güç çeken ısıtıcı elemanlar değildir; ancak bağlandıkları sistem çoğu zaman bir rezistans, ısıtıcı veya proses ısıtma ünitesi ile birlikte çalışır. Bu nedenle sensör seçimi yapılırken sistemin watt ve volt yapısı dolaylı olarak önem kazanır.

Örneğin yüksek watt yoğunluğuna sahip bir ısıtıcı daha hızlı sıcaklık yükselişi yaratabilir. Bu durumda sensörün tepki süresi, montaj noktası ve kontrol cihazının ayar mantığı daha kritik hale gelir. Benzer şekilde farklı voltajda çalışan kontrol panoları, transmitter kullanımı, sinyal dönüştürme ihtiyacı ve topraklama düzeni sensör performansını etkileyebilir. Kısacası PT100 ile termokupl seçimi, yalnızca sensörü değil tüm ısı kontrol mimarisini ilgilendirir.

Malzeme Yapısı ve Koruyucu Kılıf Seçimi

Sensörün iç yapısı kadar dış koruma yapısı da önemlidir. Paslanmaz çelik kılıf, özel alaşımlar, seramik izolatörler, mineral izoleli kablo yapıları veya ortama uygun koruyucu gövdeler uygulamaya göre değişebilir. Kimyasal ortamlar, nem, buhar, basınç, sürtünme, titreşim ve mekanik darbe gibi etkiler sensör tasarımında dikkate alınmalıdır.

Özellikle yüksek sıcaklık ve zorlayıcı proseslerde, yanlış kılıf malzemesi seçimi ölçüm doğruluğu kadar ürün ömrünü de etkileyebilir. Bu nedenle yalnızca sensör tipi değil, sensörün mekanik taşıyıcı ve koruyucu bileşenleri de teknik değerlendirme konusu olmalıdır.

Montaj ve Entegrasyon Bilgileri

PT100 ile termokuplun sahadaki başarısı büyük ölçüde doğru montaja bağlıdır. Yanlış montaj, en kaliteli sensörden bile sağlıksız veri alınmasına neden olabilir. Aşağıdaki başlıklar özellikle önemlidir:

• Ölçüm noktasının doğru seçilmesi
• Probun yeterli derinlikte yerleştirilmesi
• Yüzey veya ortam ile doğru temasın sağlanması
• Kablo güzergahının elektrik parazitinden korunması
• Bağlantı tipinin kontrol cihazı ile uyumlu olması
• Termokuplda doğru kompanzasyon kablosu kullanılması
• PT100’de uygun telli bağlantı yapısının tercih edilmesi

Yanlış kablo, yetersiz dalma boyu, uygunsuz rekor yerleşimi veya hatalı bağlantı kutusu seçimi sahada okuma hatalarına yol açabilir. Bu da rezistans kontrolünün sağlıksız çalışmasına, enerji kaybına ve üretim dengesizliğine neden olabilir.

Enerji Verimliliği, Performans ve İşletmeye Katkısı

Doğru sıcaklık sensörü seçimi enerji verimliliğini dolaylı ama güçlü şekilde etkiler. Sıcaklık doğru okunmuyorsa ısıtıcı gereğinden fazla devrede kalabilir, proses gereğinden düşük veya yüksek sıcaklıkta çalışabilir ve ürün kalitesi dalgalanabilir. Bu durum hem enerji tüketimini artırır hem de bakım yükünü yükseltir.

PT100 ile termokupl arasındaki doğru tercih, sistemin daha kontrollü çalışmasına yardımcı olur. Bu da işletmelere şu katkıları sağlayabilir:

• Daha stabil proses sıcaklığı
• Daha düşük sapma oranı
• Daha kontrollü enerji kullanımı
• Ürün kalitesinde daha iyi tekrar edilebilirlik
• Aşırı ısınma riskinin azaltılması
• Bakım planlamasında iyileşme

Projeye Özel Üretim ve Teknik Değerlendirme Kriterleri

Her sanayi uygulaması standart değildir. Bu nedenle sensörün çapı, uzunluğu, rekor ölçüsü, bağlantı başlığı, kablo tipi, uç tasarımı, kılıf malzemesi ve bağlantı yapısı projeye göre özelleştirilebilir. Özellikle özel makine üreticileri, bakım ekipleri, proses mühendisleri ve üretim tesisleri için bu esneklik büyük avantaj sağlar.

Isı Elektrik Rezistans, üretici kimliğiyle yalnızca standart çözümler değil; özel ölçü üretim, uygulamaya uygun teknik planlama ve proje bazlı üretim yaklaşımı sunabilen bir yapıya sahiptir. Bu yaklaşım, sensörün yalnızca katalog ürünü olarak değil, prosesin aktif parçası olarak değerlendirilmesini sağlar.

Doğru Ürün Seçimi İçin Sipariş Öncesi Hangi Bilgiler Verilmelidir?

PT100 veya termokupl siparişi öncesinde aşağıdaki teknik bilgilerin paylaşılması seçim doğruluğunu artırır:

• Uygulamanın tipi ve kullanım alanı
• İstenen sıcaklık aralığı
• Sürekli veya çevrimli çalışma bilgisi
• Montaj şekli ve bağlantı tipi
• Çap, boy, prob uzunluğu ve kablo uzunluğu
• Ortamın kimyasal, nemli, titreşimli veya basınçlı olup olmadığı
• Kullanılan kontrol cihazı veya otomasyon altyapısı
• Rezistans gücü, sistem voltajı ve genel proses karakteri
• Mevcut sistemde yaşanan sıcaklık problemi veya arıza durumu

Bu bilgiler sayesinde sadece sensör tipi değil, doğru yapı ve montaj çözümü de belirlenebilir. Özellikle tekrarlayan arıza, sıcaklık sapması veya dengesiz ısıtma problemi olan tesislerde, teknik değerlendirme siparişin en önemli aşamalarından biridir.

Yanlış Sensör Seçiminin Üretime Etkileri

Yanlış sensör seçimi çoğu zaman ilk anda fark edilmez; ancak zamanla üretim performansını ciddi biçimde etkiler. Sık karşılaşılan sonuçlar şunlardır:

• Hatalı sıcaklık okuma
• Geç tepki veren kontrol sistemi
• Aşırı veya yetersiz ısıtma
• Enerji tüketiminde artış
• Ürün kalitesinde tutarsızlık
• Rezistans ömründe kısalma
• Plansız bakım ve duruş

Bu nedenle PT100 ile termokupl seçimi sadece ölçüm ekipmanı tercihi değil, doğrudan üretim güvenilirliği ve toplam işletme maliyeti kararıdır.

Üretici Firma ile Çalışmanın Avantajları

Sıcaklık ölçüm elemanlarında sahaya uygun teknik tasarım çok önemlidir. Üretici firma ile çalışıldığında, yalnızca ürün tedariki değil; sensör tipi, ölçü, bağlantı, malzeme ve uygulama uyumu açısından da teknik değerlendirme desteği alınabilir. Bu, özellikle standart dışı hatlarda, yüksek sıcaklık proseslerinde ve özel makinelerde önemli avantaj sağlar.

65 yılı aşkın üretim birikimiyle Isı Elektrik Rezistans, endüstriyel ısıtma elemanlarını ve bu elemanların sıcaklık kontrol altyapısını birlikte düşünen üretim anlayışıyla hareket eder. Böylece sahadaki ihtiyaca daha uygun, daha kontrollü ve daha sürdürülebilir çözümler geliştirilebilir.
